一、产品介绍
此次发布一款dh 系列7寸高清ips 线控器外壳产品，该产品采用64位600m 主频、内部集成高速ddr显存的嵌入式soc处理器，并且搭配600*1024分辨率的触摸显示一体化的全视角mipi贴合屏。软件上拥有炫酷的动画效果，页面切换流畅，可播放动画、视频、支持tf卡数据导入导出；硬件上默认rs485通讯电平，外壳结构上与m系列线控器一致：

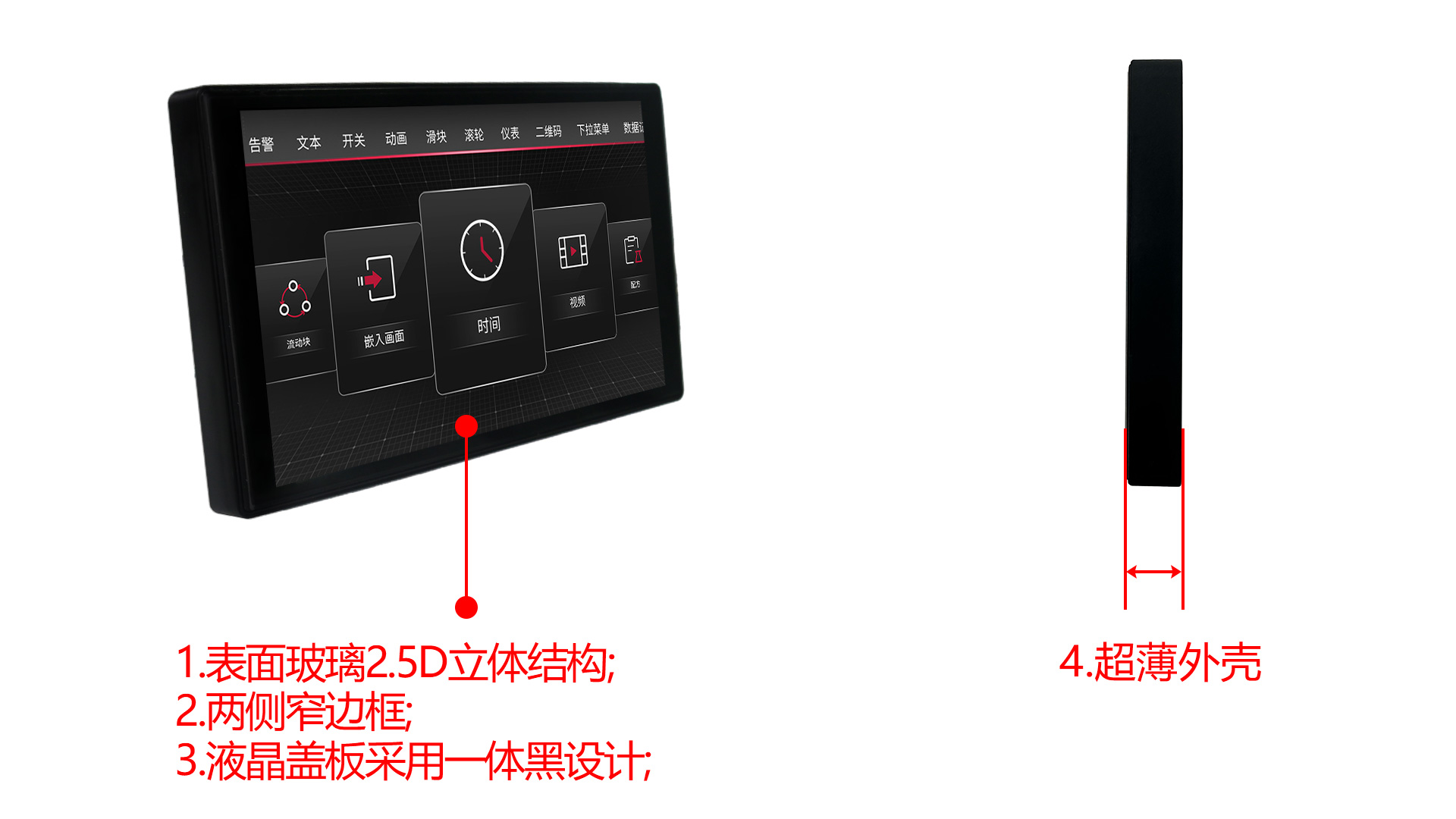

1 表面玻璃盖板使用2.5d立体结构；
2 液晶盖板采用一体黑设计，且液晶屏与触摸板是全贴合结构；
3 上下两边采用窄边框设计；
4 外壳整体厚度降低至13.4mm;
5 不使用螺丝锁扣安装，采用背板式卡扣，使安装更加便捷；

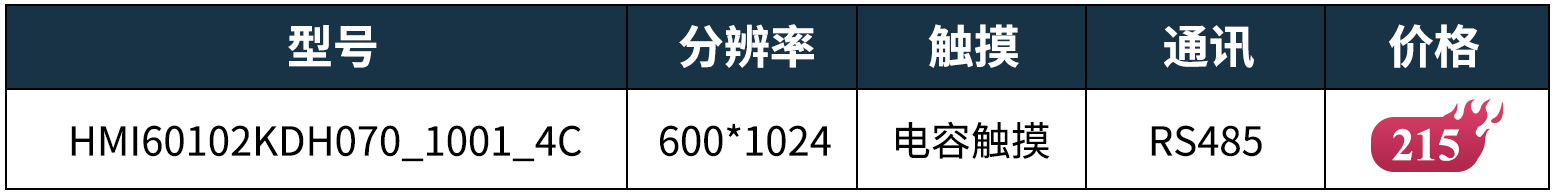

订购型号：

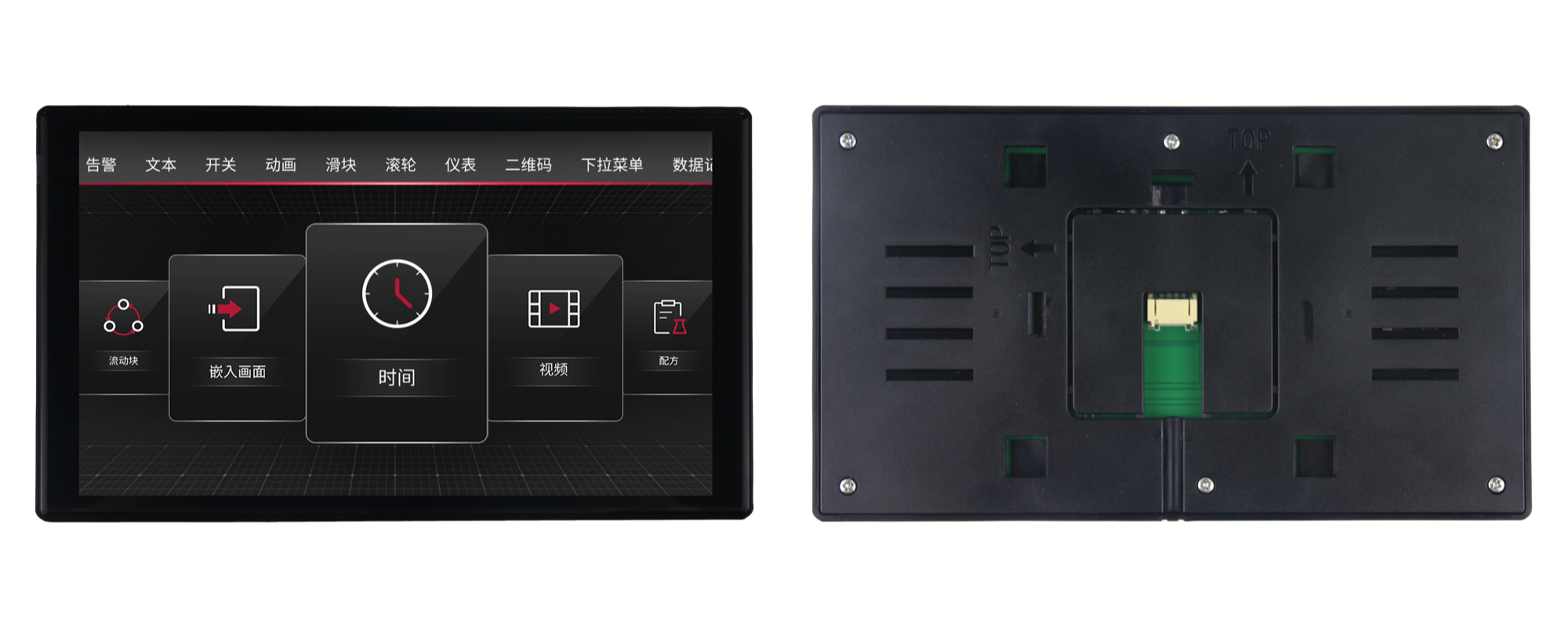

电容触摸产品图片

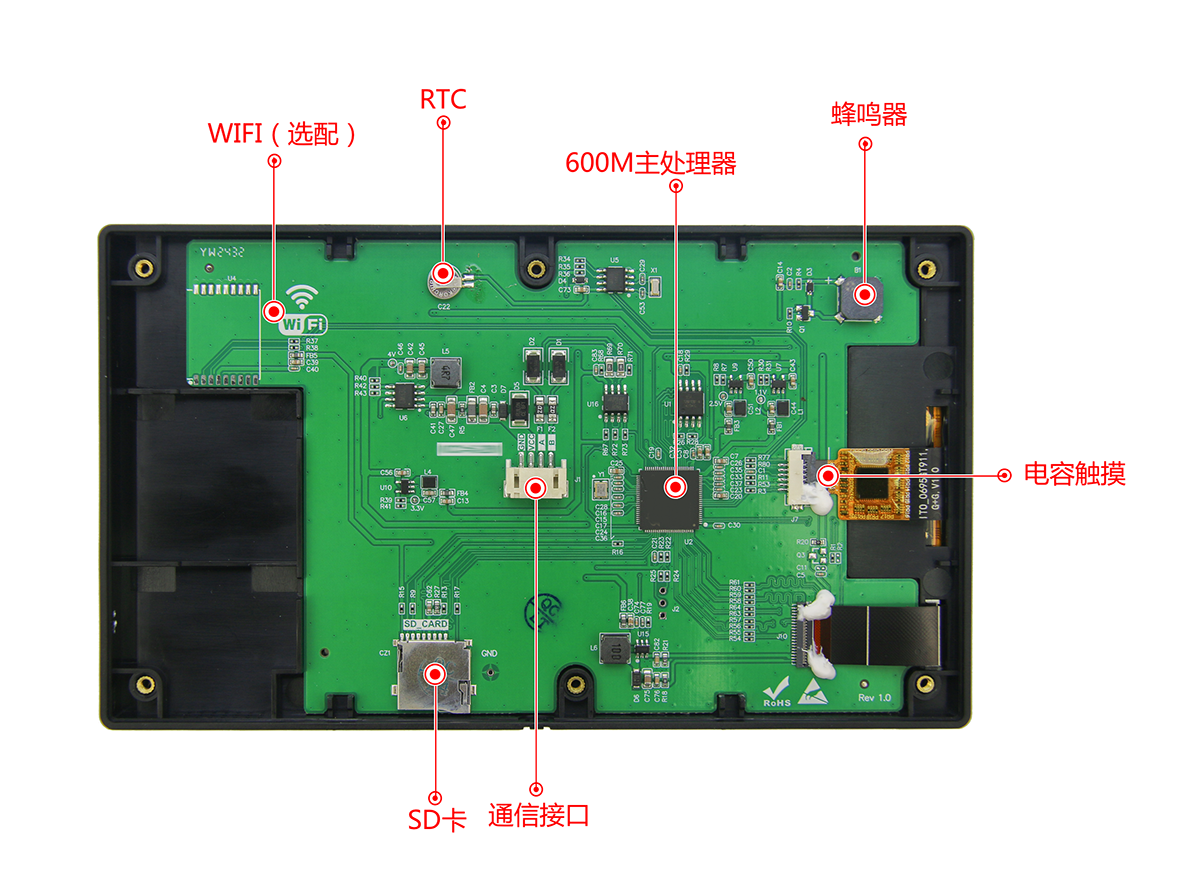

核心硬件标注图
产品视频

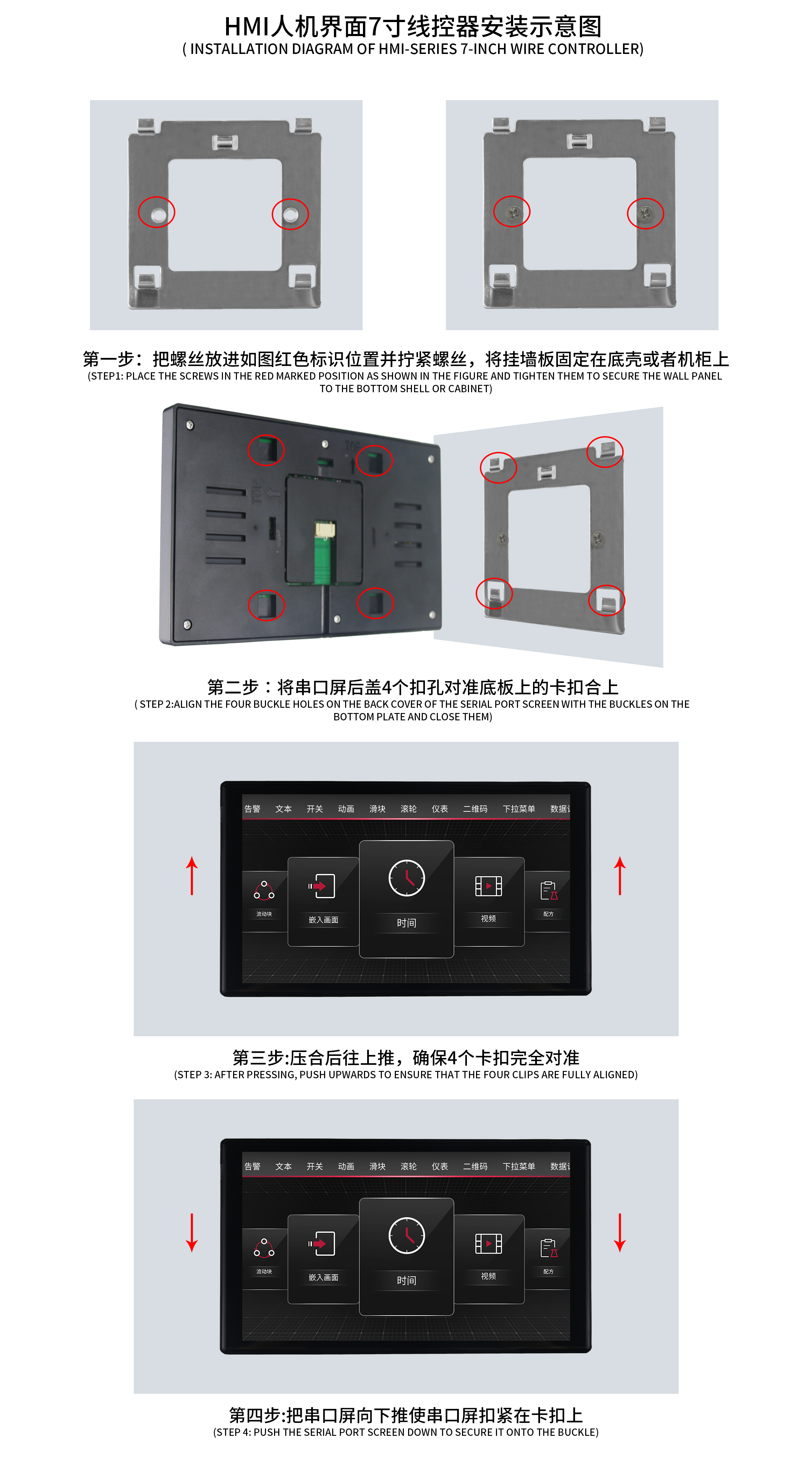

二、安装示意图

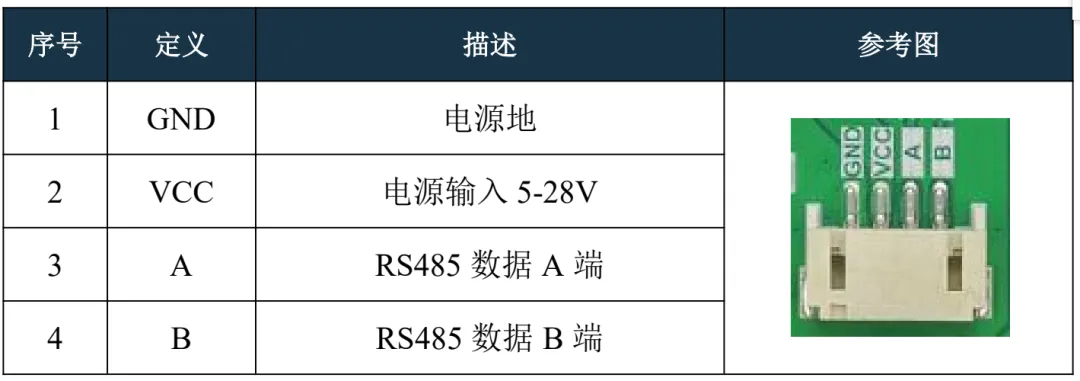

三、引脚定义
四、产品特性
五、协议与控件
5.1 通信协议
visualhmi 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，ui显示和控制逻辑可彻底分离，并集成了 dcbus、xgus、modbus（主/从机）和fx2n（标准/扩展）、fx3u、台达、信捷等等市场上多种主流 plc 协议，具体协议如图5-1所示；
图5-1 plc 协议
5.2 组态控件
图5-2 组态控件
六、协议配置
用户可通过上位机配置运行 modbus rtu、xgus、plc 协议等协议。
打开 visualhmi 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图6-1所示。
图6-1 协议配置
